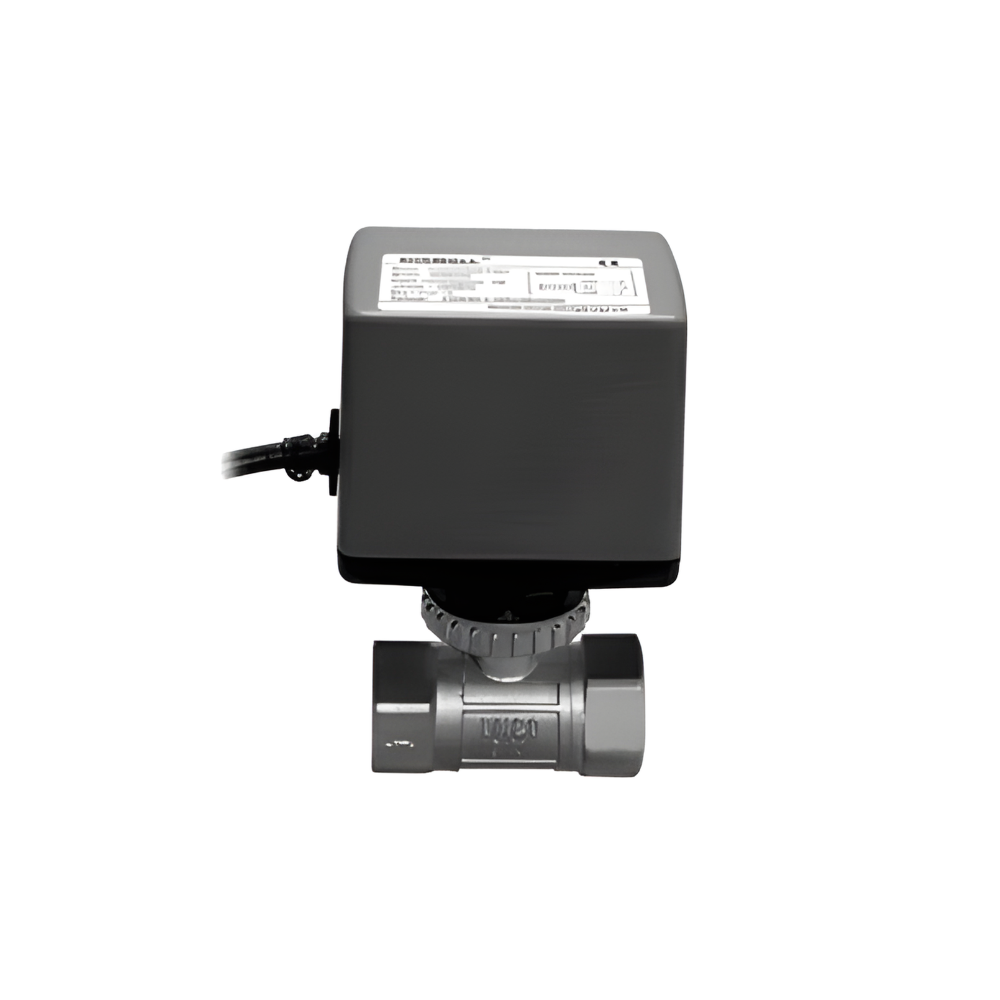

Válvula Esfera Automática Série ABC80

Descrição

A Válvula Esfera Automática Série ABC80 foi desenvolvida para aplicações que exigem controle eficiente e confiável de fluxo de líquidos em sistemas hidráulicos e HVAC. Com grau de proteção IP65, é totalmente à prova d’água e poeira, garantindo operação segura mesmo em ambientes agressivos.

Seu design inovador separa o atuador do corpo da válvula, proporcionando isolamento total do ambiente e facilidade na substituição ou manutenção. O atuador pode ser instalado após o sistema de tubulação estar concluído, otimizando o tempo de montagem e reduzindo custos operacionais.

A válvula permite instalação próxima a paredes e pode ser operada manualmente com ferramentas comuns quando o atuador é removido. Além disso, a orientação dupla dos fios simplifica a instalação elétrica e o acesso para manutenção.

Projetada para suportar pressão diferencial de até 150 psi (1 MPa), a Série ABC80 é ideal para sistemas HVAC com variações instantâneas de pressão. Seu design de passagem direta impede o acúmulo de sedimentos e reduz o risco de golpe de aríete, garantindo fluxo contínuo e suave.

O motor não exerce força quando a válvula está parada, o que aumenta significativamente a vida útil do conjunto. Compatível com água quente ou fria e soluções com até 60% de glicol, é uma solução confiável para aplicações prediais e industriais.

Aplicação

A Válvula Esfera Automática ABC80 é amplamente utilizada em:

• Sistemas HVAC (aquecimento, ventilação e ar-condicionado);

• Controle de água quente e fria em redes hidráulicas;

• Automação predial e industrial;

• Sistemas de refrigeração e aquecimento solar;

• Linhas de distribuição de glycol;

• Processos com variação de pressão e necessidade de fluxo suave;

• Ambientes com instalações compactas ou próximas a paredes.

Sua confiabilidade, vedação eficiente e resistência à corrosão a tornam ideal para aplicações que exigem controle preciso e manutenção mínima.

Características Técnicas

• Diâmetros disponíveis: 1/2″, 3/4″, 1″ e 1 1/4″

• Tipos de fluxo: 2 vias ou 3 vias (lateral / base)

• Modo de operação: Controle de 3 pontos (24VAC) ou ON/OFF

• Tensões disponíveis: AC110V, AC220V, AC230V, AC24V

• Consumo de energia: 5W (durante movimentação da válvula)

• Tempo de rotação: 15 s (50Hz) / 12 s (60Hz)

• Pressão máxima: 300 psi (2 MPa)

• Pressão diferencial máxima: 150 psi (1 MPa)

• Faixa de temperatura do fluido: 1℃ a 95℃ (34℉ a 203℉)

• Grau de proteção: IP65

• Montagem: Rosca interna NPT

• Opções de conexão: BSPP (interna/externa), BSPT, compressão

Materiais e Construção

• Corpo: Bronze forjado e niquelado (opcional em latão, bronze fundido ou aço inoxidável)

• Esfera: Latão cromado (opcional em aço inoxidável)

• Haste: Bronze (opcional em latão niquelado ou aço inox)

• Assento: Fibra de vidro reforçada com Teflon (PTFE)

• Vedação: 2 O-rings em EPDM lubrificado

• Carcaça do atuador: Isolada e resistente a poeira e umidade

• Manutenção: Não necessária

Diferenciais e Benefícios

• Grau de proteção IP65 – resistente à água e poeira;

• Atuador removível e de fácil substituição;

• Instalação facilitada, mesmo próxima a paredes;

• Operação manual simples com ferramentas comuns;

• Baixo consumo de energia (5W);

• Movimento suave e silencioso, sem efeito aríete;

• Longa vida útil devido ao motor sem carga estática;

• Ideal para sistemas HVAC com variação de pressão;

• Estrutura robusta, durável e anticorrosiva.
