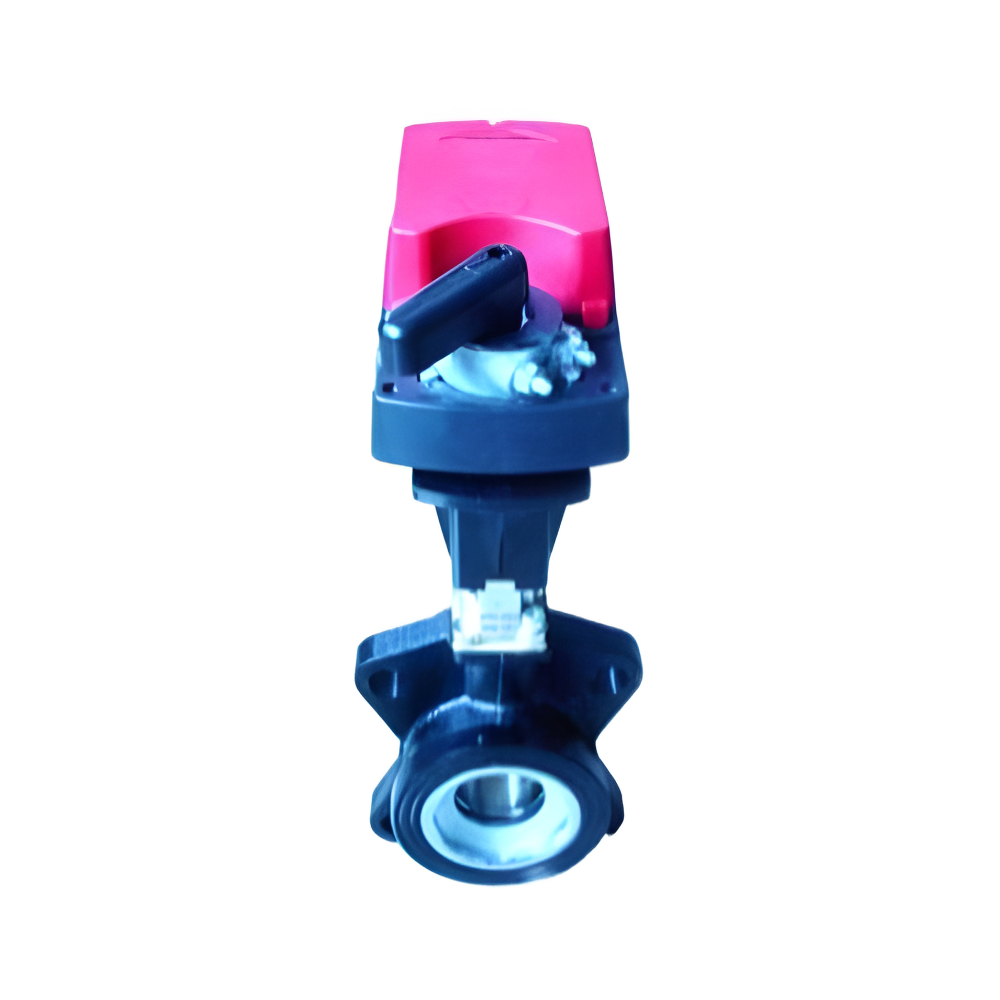

Válvula Esfera de Controle Eletrônico série -V (DN65 – 150)

Descrição

A Válvula Esfera de Controle Eletrônico Série-V é projetada para regulagem precisa de fluxo de líquidos e vapor em sistemas industriais e prediais. Seu corpo em Teflon e a haste com duplo O-ring de EPDM garantem vedação confiável e resistência a ambientes agressivos. A válvula suporta inversão de fluxo, com close off de 13 bar e pressão de trabalho de até 16 bar (PN16), assegurando operação segura mesmo em condições de alta pressão.

A queda máxima de pressão de 3,5 bar permite um controle eficiente do fluxo, enquanto o botão de curto-circuito possibilita operação manual em situações emergenciais. A válvula opera em faixa de temperatura de -5°C a +121°C, sendo adequada para água, misturas de 50% glycol-água e vapor saturado de até 1 bar.

Aplicação

A Série-V é indicada para controle de fluxo em diversos sistemas, incluindo:

• Sistemas HVAC com fan-coils unitários ou em série;

• Serpentinas de aquecimento e resfriamento;

• VAV (Variable Air Volume) e sistemas de desumidificação;

• Roof tops, caldeiras e aquecedores;

• Sistemas industriais com água ferruginosa, vapor saturado ou soluções de glycol;

• Instalações que exigem controle modulante ou ON/OFF;

• Integração com válvulas borboleta e atuadores Série ABC.

A válvula garante controle proporcional da vazão com ajuste fino, permitindo operação estável e eficiente mesmo em condições de fluxo variáveis.

Detalhes e Características Técnicas

Material e Construção:

• Corpo: Teflon;

• Haste e esfera: aço inoxidável;

• Haste dupla com duplo O-ring de EPDM e sede em Teflon;

• Suporte da válvula em material de alta resistência química e térmica;

• Anti desgaste, baixo torque para abertura/fechamento.

Operação e Controle:

• Compatível com atuadores ON/OFF, Floating ou Modulantes;

• Alta taxa de ajuste de vazão;

• Botão de curto-circuito para operação manual;

• Conexão rápida com atuador Série ABC (4 parafusos).

Especificações de Fluxo e Pressão:

• Pressão de trabalho: 16 bar (PN16);

• Close off: 13 bar;

• Queda máxima de pressão: 3,5 bar;

• Temperatura de operação: -5°C a +121°C.

Aplicações do Fluido:

• Água;

• Mistura 50% glycol-água;

• Vapor saturado até 1 bar;

• Sistemas industriais com água ferruginosa.

Diferenciais e Benefícios

• Controle preciso e proporcional de vazão;

• Resistência a corrosão química e alta temperatura;

• Baixo torque necessário para operação;

• Vedação confiável com duplo O-ring EPDM;

• Compatível com atuadores modulares e ON/OFF;

• Operação manual em caso de emergência;

• Ideal para aplicações prediais e industriais, incluindo HVAC e aquecimento.
