Sumário

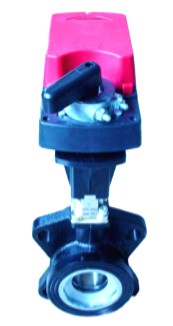

A Válvula esfera de controle eletrônico SERIE-V é projetada para regulagem de fluxo de líquidos. Corpo da válvula em Teflon, haste com duplo O-ring de EPDM. Suporta inversão de fluxo. Close off do fluxo = 13 bar. Pressão de trabalho = 16 bar (PN16). Queda máxima de pressão = 3,5 bar. Possui botão de curto-circuito (utilização manual). Temperatura de trabalho = -5°C a +121°C.
Aplicações: água, mistura 50% glycol-água, e vapor.

Detalhes e Características:

Aplicações:

-Pode ser montada em conjunto com válvula borboleta.
-Controle de vazão (proporcional).
-Vazão ajustável.
-Atuador pode ser selecionado para diferentes torques.
-Aplicável em sistemas on/off, “floating” ou controle modulante.
-A válvula SERIE-V possui alta taxa de ajuste da vazão do fluxo, permitindo controle preciso da vazão em qualquer situação de operação.

Utiliza haste e esfera em aço inoxidável:

-Temperatura de trabalho = -5 °C a +121 °C.
-Aplicável em soluções industriais de propyleno glycol a 50%.
-Aplicável em sistemas de vapor saturado (1 bar).
-Aplicável em sistema de água ferruginosa.
-Pode utilizar atuadores On-Off ou modulares, vide catálogo.

Suporte da válvula Série-V é fornecido em material de alta resistência:

-Aplicável em situações de alta ou baixa temperatura.
-Anti corrosão química.
-Conexão com atuador série ABC. São necessários apenas 4 parafusos para conexão dos componentes com a válvula.
-O-ring da bobina da válvula é fornecido em Teflon com chumbo. A haste dupla é em EPDM.
-Anti desgaste.
-Baixo torque necessário para abrir/fechar.
-Haste com duplo conjunto anti-vazamento.
-Sede da haste em teflon.

As válvulas Série-V são aplicadas amplamente e em diversos sistemas:

-Sistemas conjugados.
VAV, desumidificador.
-Fan-coils unitários ou em sistemas.
-Serpentinas em série.
-Serpentinas de aquecimento.
-Roof tops.
-Caldeiras e aquecedores.
