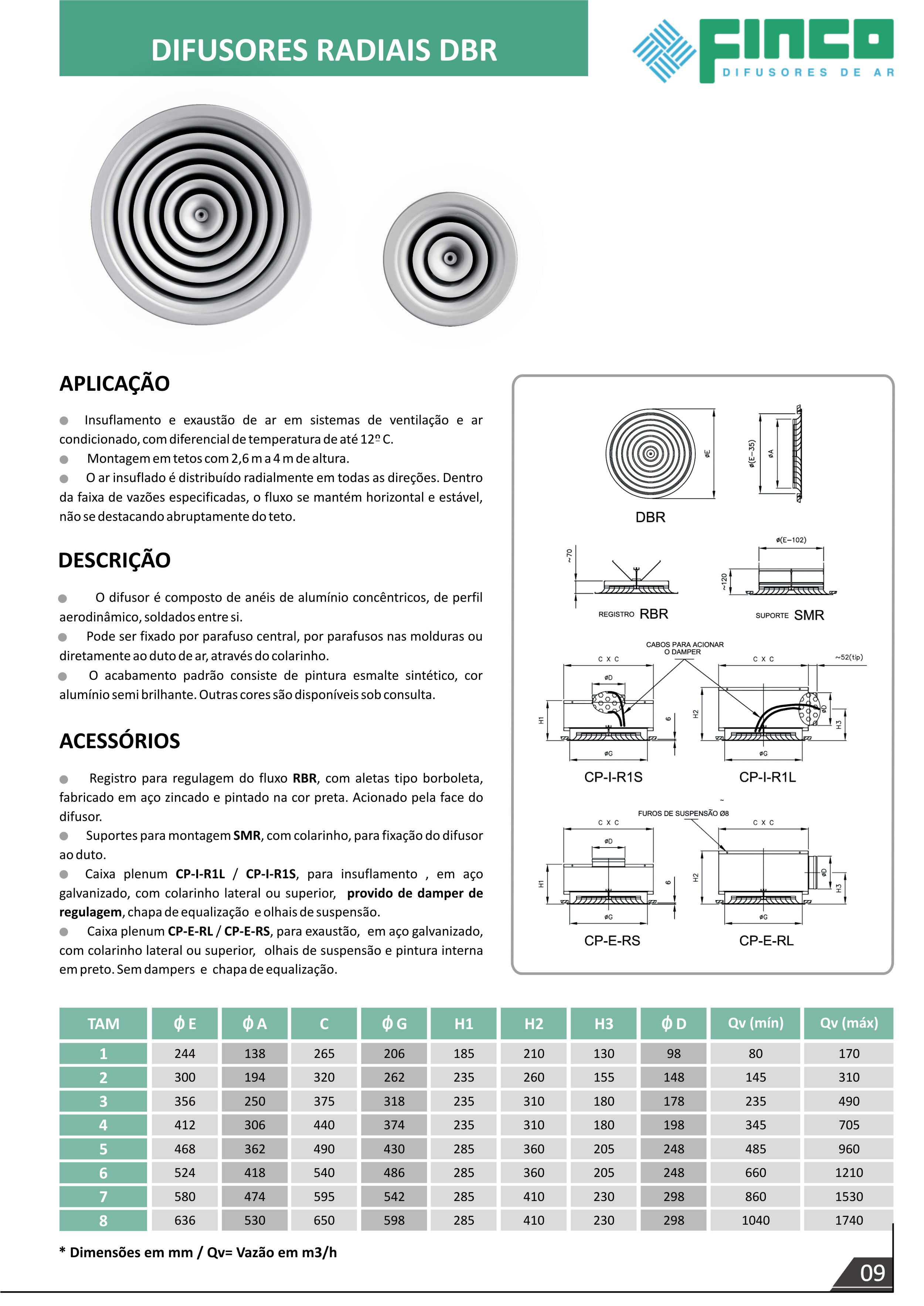

Difusores Radiais DBR
Aplicação
-Insuflamento e exaustão de ar em sistemas de ventilação e ar condicionado, com diferencial de temperatura de até 12ºC.
-Montagem em tetos com 2,6m a 4m de altura.
-O ar insuflado é distribuído radialmente em todas as direções. Dentro da faixa de vazões especificadas, o fluxo de ar se mantém horizontal e estável, não se destacando abruptamente do teto.
Descrição
-O difusor é composto de anéis de alumínio concêntricos, de perfil aerodinâmico, soldados entr si.
-Pode ser fixado por parafuso central, por parafusos nas molduras ou diretamente ao duto de ar, pelo colarinho.
-O acabamento padrão consiste na pintura esmalte sintético, cor alumínio semi brilhante. Outras cores são disponíveis sob consulta.
Acessórios
-Registro para regulagem do fluxo, RBR, com aletas tipo borboleta, fabricado em aço zincado e pintura na cor preta. Acionado pela face do difusor.
-Suportes para montagem SMR, com colarinho, para fixação do difusor ao duto.
-Caixa plenum CP-I-R1L / CP-I-R1S, para insuflamento, em aço galvanizado, com colarinho lateral ou superior, provido de damper de regulagem, chapa de equalização e olhais de suspensão.
-Caixa plenum CP-E-RL / CP-E-RS, para exaustão, em aço galvanizado, com colarinho lateral ou superior, olhais de suspensão e pintura interna em preto. Sem dampers e chapa de equalização.
